设计七：简易电子琴设计与制作

(姓名:缪应军  学号:20061042123  姓名:黄亮   学号:20061042113)

摘  要：简易电子琴是通过开关连接不同的电阻，使输出电压不同，再经过三极管放大电路，进而使NE555多谐振荡器的控制电压不同，使得振荡频率改变，而改变声音的大小。

关键词：可控多谐振荡器、分压、振荡频率。

实验器材：NE555芯片1片  VT13CG3  喇叭  可调电阻47KΩ、100KΩ   0.01μF电容1个  100μF电容1个   16KΩ   2KΩ、20KΩ电阻各1个   10K—100KΩ电阻若干  导线若干  开关若干。

实验设计：

一、设计原理

简易电子器由555和Ra，Rp1,C1等组成可控多谐振荡器。接通电源后，按下琴键K控制端有一个相应的电压值，振荡出一个音阶的频率。实验原理图如下图：

由555和Ra,Rp1,C1等组成可控多谐振荡器，振荡频率与控制端5脚的电压高低有关，而5脚电压取决于R1—Rn与Rb的分压大小，并于VT1的导通情况有关，VT1工作在放大区，C极电压在3V-6V内变化，即按下不同的琴键K，控制端有一个相应的电压值，振荡出一个音阶（或半音阶）的频率。控制电压越低频率越高。但电压不应低于0.7V。此时，555将中止振荡，调试时反复调节区分音阶和音符。

二、系统功能描述

使用时，接上5V(或3V)电源，按下不同的琴键K能发出多种不同音阶的声音，声音的大小随着电阻值的增大而减小。

三、小结

通过这次对简易电子琴的设计与制作，让我们了解了设计电路的程序，也让我们了解了关于电子琴的基本原理与设计理念。并且对系统设计中出现的许多问题做出了自己的解决方法。在最后完成了了本次实验设计。

参考文献：

[1] 康华光．电子技术基础数字部分（第五版）．高等教育出[2]版社，2005年7月

[2] 实验教研室. 数字电路实验讲义  2008年

[3] 参考网络资源：www.cndzz.com/dianlu/FFVYVFF.html

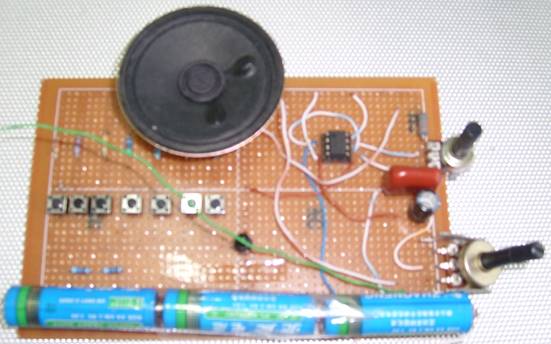

系统作品图
