设计八：晶体管快速测试仪的设计与制作

(姓名：王  帅　　学号：20061042101　　姓名：乔  剑　　学号:20061042102)

摘  要：该晶体管测试仪是用一块555基集成电路制成的，它不但能快速测出晶体三极管的好坏，而且还能自动判别三极管是PNP型管还是NPN型管。此电路不用任何调试，通电后即能正常工作。

关键词：555基集成电路  发光二极管显示

实验器材：555定时器、电阻 20K（一只）、100K（一只）、47K（两只）、2K（一只）、200欧（一只）、电容 22μF（一只）、47μF（一只）、三极管（一只）、二极管（红绿各一只）

实验设计

（一）设计要求：

设计一个电路可以测出晶体管的好坏，还可以判别三极管是PNP还是NPN型管。当插入三极管时，接通电源如果红灯亮，则表示被测管为NPN型好管；若绿灯亮，则表示被测管为PNP型好管。如要测二极管，则可将二极管插入c,e两个插孔里，若红绿灯只有一个亮，表示被测二极管是好的；若红灯亮，表示与c插孔相连的一脚为二极管的正极；若绿灯亮，表示与e脚相连的一脚为二极管的正极。如果红绿灯都亮，表示被测二极管已击穿损坏；如果都不亮，则二极管内部已断路损坏。

（二）系统框图及原理

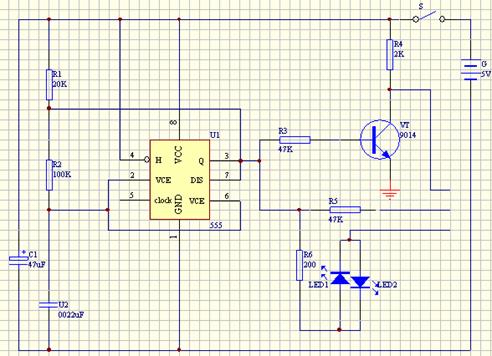

电路图如上所示：时基电路555和电阻R1 R2及电容Ｃ２无稳态低频振荡器，振荡频率约300HZ。此300HZ方波信号由集成块3脚输出，然后分为三路：一路经R6　发光二极管LED1、LED2加到待测晶体管的发射极c；一路经R5直接加至待测晶体管的基极b；另一路经三极管VT反相放大后加至待测晶体管的发射极e。假如被测晶体三极管是ＮＰＮ型好管，则当555第3脚输出方波振荡信号为正半周，即第3脚为高电平时，被测管导通，LED1发光管点亮；信号负半周时，即3脚为低电平时，被测管截止， LED1、LED2均不亮，即信号一个周期内，有一半时间LED2点亮，由于振荡频率为300HZ左右，因为人眼视觉暂留效应，总的看起来LED1一直亮，LED2一直灭。如果被测管是ＰＮＰ型好管，依照上面相同分析，可知LED1一直熄灭，LED2一直点亮。如果被测管是已被击穿的坏管，则正半周LED1亮，负半周LED2亮，总的看起来，两个发光管同时都亮。如果被测管内部断路损坏，则两个发光管都不会点亮发光。

（三）实现功能

从系统的设计要求可知：该电路可以测晶体管的好与坏，还可以测出三极管是NPN型还是PNP型。

参考文献：

[1] 李家旺．数字电路实验室开放项目讲义

[2] 康华光．电子技术基础数字部分（第五版）．2005

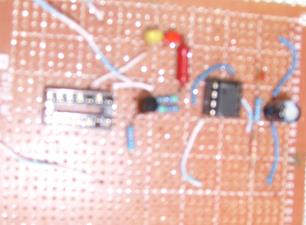

系统作品图
